Hilti P2P Connector Tool

In diesem Artikel erfahren Sie, wie Sie das Hilti P2P Tool nutzen können um zwei BSP-Elemente konstruktiv zu verbinden.

Sie finden das Tool im hsbCLT Menü im Abschnitt "Panel Tools".

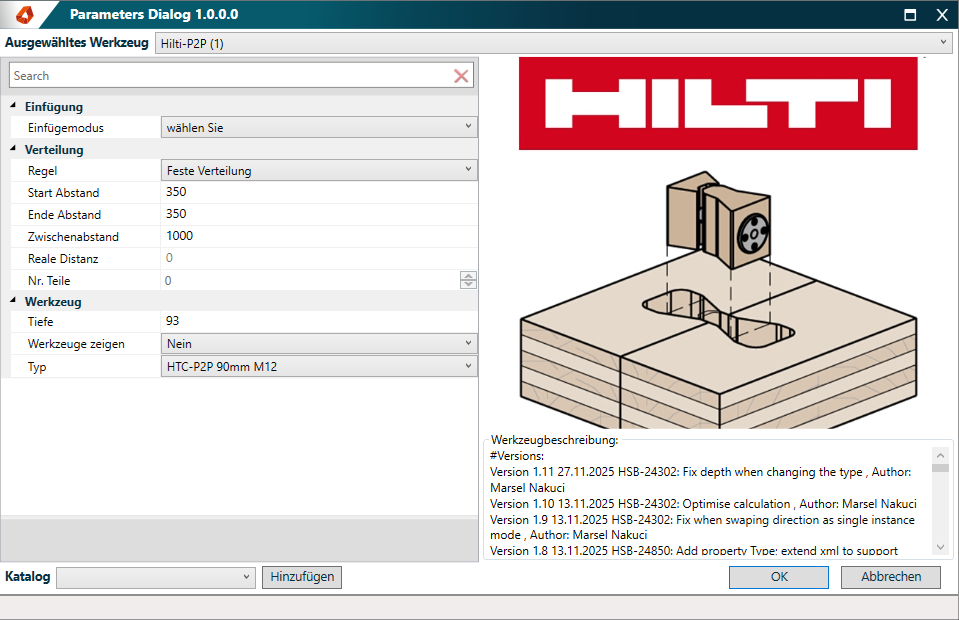

Nachdem Sie das Tool geöffnet haben, öffnet sich der Parameter Dialog, in dem Sie die Einfügung, die Verteilung und das Werkzeug festlegen können.

In diesem Beispiel wird der Einfügemodus „wählen Sie“ genutzt, bei welchem Sie im Anschluss die Position der Verbinder wählen. Bei den anderen verfügbaren Einfügemodi ist die Position bereits festgelegt.

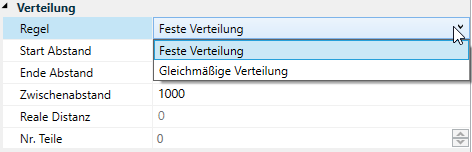

Für die Verteilungsregel können Sie zwischen einer „festen Verteilung“ und einer „gleichmäßigen Verteilung“ wählen. In Abhängigkeit von der Verteilungsregel müssen Sie den „Start“- und „End-Abstand“ definieren, sowie den „Zwischenabstand“. Die "Reale Distanz" und "Nr. Teile" können nicht im Parameter Dialog festgelegt werden, sondern stehen im Nachhinein in den Eigenschaften des Tools zu Verfügung.

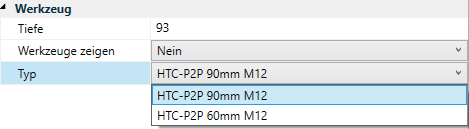

Für das Werkzeug können Sie die „Tiefe“ auswählen und ob das Werkzeug angezeigt werden soll. Sie haben aktuell die Wahl zwischen zwei Werkzeugtypen.

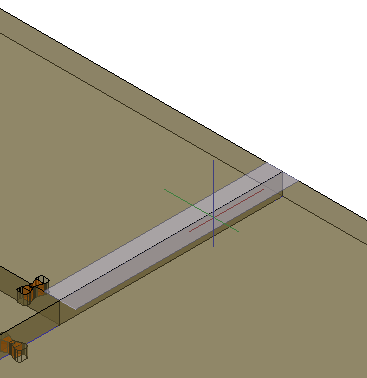

Nachdem Sie den Parameter Dialog mit „OK“ geschlossen haben, müssen Sie die zu verbindenden Platten auswählen. Im Anschluss erscheint eine Vorschaufläche („Jiig“), die die Einfügeseite anzeigt. Sie können den Jiig bewegen, indem Sie Ihre Maus bewegen. Sobald der Jiig an der gewünschten Stelle ist, können Sie mit einem Links-Klick bestätigen und das Tool wird eingefügt. Im Anschluss sind Sie immer noch im Befehl und hätten die Möglichkeit das Tool erneut zu platzieren.

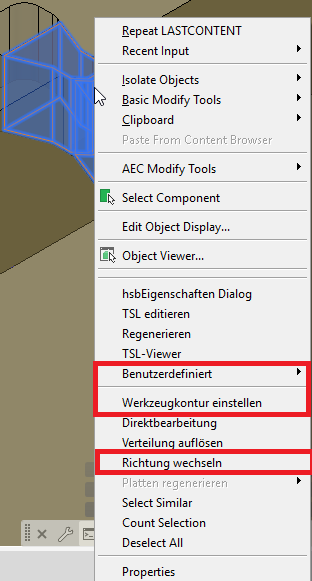

Über das Kontextmenü können Sie ein benutzerdefiniertes Tool erstellen, die Richtung des Tools wechseln oder die Kontur über eine Polylinie bearbeiten.

‍
